MULTI-JOINT® 3000 Plus - Pipe and Outside Diameter Chart

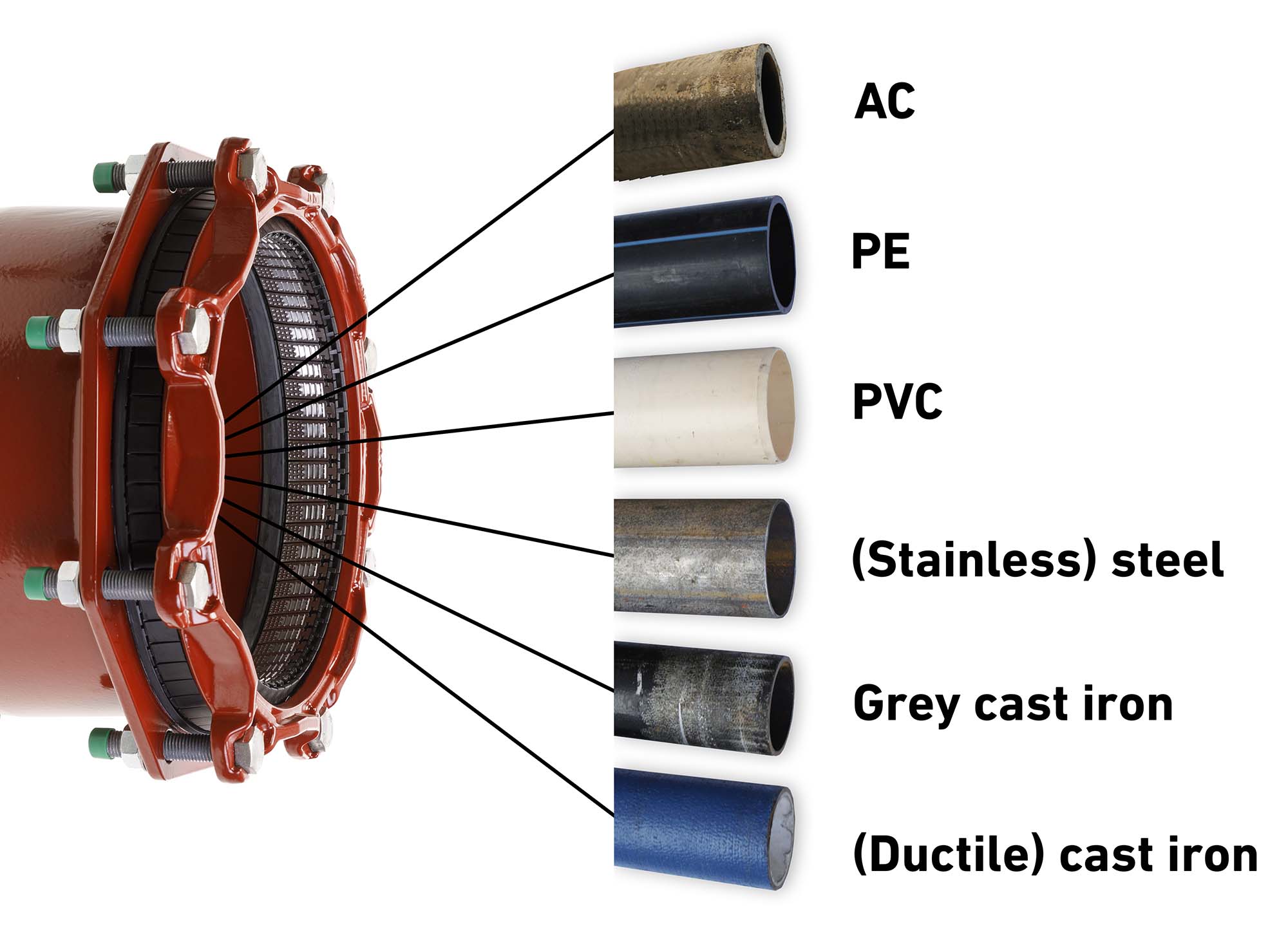

Please check the exact outside diameter of the pipe and verify it with the MULTI/JOINT® fitting range table before ordering fittings. Please note that actual pipe outside diameters may vary. Fittings are also suitable for pipe materials not listed. Please contact us for more information.
| Nominal Size | MULTI/JOINT® Size range |
Size of steel | Ductile size | Cast size | Sewer pipe | Asbestos cement size | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Inch | mm | Inch | mm | Stainless steel | IPS PVC |
IPS PE |
Ductile steel | C900/C909 PVC |
DIPS PE |
Ductile iron | SDR35 | ME Classe 100 |
ME Classe 150 |
ME Classe 200 |
RB Classe 100 |
RB Classe 150 |
RB Classe 200 |
| 2 | 50 | 1.811 - 2.795 | 46 - 71 | 2,38 | 2,38 | 2,38 | |||||||||||
| 2,5 | 65 | 2.480 - 3.543 | 63 - 90 | 2,88 | 2,88 | 2,88 | |||||||||||
| 3 | 80 | 3.307 - 4.133 | 84 - 105 | 3,50 | 3,50 | 3,50 | 3,96 | 3,96 | 3,74 | 3,84 | 4,00 | 4,10 | 4,29 | ||||
| 4 | 100 | 4.094 - 5.196 | 104 - 132 | 4,50 | 4,50 | 4,50 | 4,80 | 4,80 | 4,80 | 5,00 | 4,22 | 4,64 | 4,81 | 4,79 - 5,26 | 4,97 - 5,32 | 5,22 - 5,57 | |
| 5 | 125 | 5.196 - 6.102 | 132 - 155 | 5,56 | 5,56 | 5,56 | |||||||||||
| 6 | 150 | 6.062 - 7.559 | 154 - 192 | 6,63 | 6,63 | 6,63 | 6,90 | 6,90 | 6,90 | 7,10 | 6,28 | 6,91 | 7,05 - 7,40 | 7,07 - 7,37 | 7,26 - 7,60 | ||
| 8 | 200 | 7.559 - 9.133 | 192 - 232 | 8,63 | 8,63 | 8,63 | 9,05 | 9,05 | 9,05 | 9,30 | 8,40 | 9,11 | 9,22 - 9,57 | 9,27 - 9,62 | 9,39 - 9,79 | ||
| 9 | 225 | 9.050 - 10.551 | 230 - 268 | ||||||||||||||
| 10 | 250 | 10.500 - 12.204 | 267 - 310 | 10,75 | 10,75 | 10,75 | 11,10 | 11,10 | 11,10 | 11,40 | 10,50 | 11,24 | 11,66 | 11,25 - 11,77 | 11,82 - 12,12 | 11,77 - 12,12 | |
| 12 | 300 | 12.401 - 14.015 | 315 - 356 | 12,75 | 12,75 | 12,75 | 13,20 | 13,20 | 13,20 | 13,50 | 12,50 | 13,44 | 13,92 | 13,37 - 14,04 | 14,08 - 14,38 | 14,03 - 14,38 | |
| 14 | 350 | 13.858 - 15.472 | 352 - 393 | 14,00 | 14,00 | 14,00 | 15,30 | 15,30 | 15,30 | 15,65 | 15,07 | 16,22 | 15,36 - 15,80 | 16,38 - 16,73 | 16,44 - 16,88 | ||
| 16 | 400 | 15.433 - 17.047 | 392 - 433 | 16,00 | 16,00 | 16,00 | 17,40 | 17,40 | 17,40 | 17,80 | 17,15 | 18,46 | 17,50 - 17,94 | 18,62 - 18,97 | 18,74 -19,19 | ||
| 17 | 425 | 17.000 - 18.267 | 432 - 464 | ||||||||||||||
| 18 | 450 | 17.716 - 18.976 | 450 - 482 | 18,00 | 18,00 | 18,00 | 19,50 | 19,50 | 19,50 | 19,92 | 18,70 | 19,90 | 20,94 | 22,18 | 20,44 | 21,20 | |
| 19 | 475 | 18.937 - 20.196 | 481 - 513 | ||||||||||||||
| 20 | 500 | 19.685 - 20.944 | 500 - 532 | 20,00 | 20,00 | 20,00 | 21,60 | 21,60 | 21,60 | 22,06 | 22,12 | 23,28 | 24,66 | 22,50 | 23,54 | ||
| 22 | 550 | 21.574 - 22.834 | 548 - 580 | 22,00 | 22,00 | 22,00 | |||||||||||
| 24 | 600 | 23.818 - 25.078 | 605 - 637 | 24,00 | 24,00 | 24,00 | 25,80 | 25,80 | 25,80 | 26,32 | 24,80 | 26,48 | 27,96 | 29,62 | 27,17 | 28,22 | |
| 26 | 625 | 24.803 - 26.063 | 630 - 662 | 26,00 | 26,00 | 26,00 | |||||||||||
| 27 | 675 | 26.181 - 27.441 | 665 - 697 | ||||||||||||||
| 28 | 700 | 27.913 - 29.173 | 709 - 741 | 28,00 | 28,00 | 28,00 | |||||||||||
| 30 | 750 | 29.331 - 30.591 | 745 - 777 | 30,00 | 30,00 | 30,00 | 32,00 | 32,00 | 32,00 | 32,40 (C) 32,74 (D) |
32,00 | 33,12 | 35,00 | 37,06 | |||
| 32 | 800 | 31.456 - 32.716 | 799 - 831 | 32,00 | 32,00 | 32,00 | |||||||||||
| 33 | 825 | 32.952 - 34.212 | 837 - 869 | 34,00 | 34,00 | 34,00 | |||||||||||
| 36 | 900 | 35.394 - 36.654 | 899 - 931 | 36,00 | 36,00 | 36,00 | 38,30 | 38,30 | 38,30 | 38,70 (C) 39,16 (D) |
38,30 | ||||||
| 37 | 925 | 36.969 - 38.228 | 939 - 971 | 38,00 | 38,00 | 38,00 | |||||||||||
| 40 | 1000 | 39.134 - 40.394 | 994 - 1026 | 40,00 | 40,00 | 40,00 | |||||||||||
| 41 | 1025 | 41.024 - 42.284 | 1042 - 1074 | 42,00 | 42,00 | 42,00 | 44,50 | 44,50 | 44,50 | ||||||||
